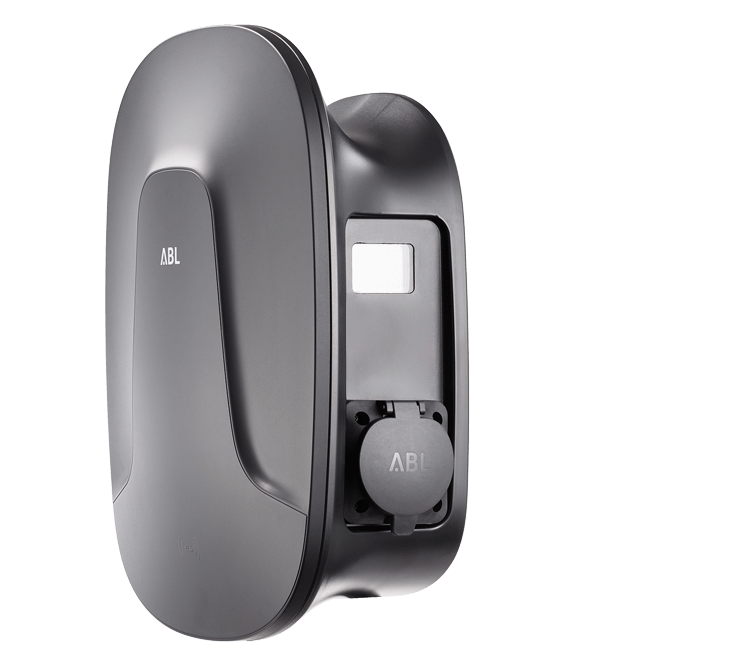

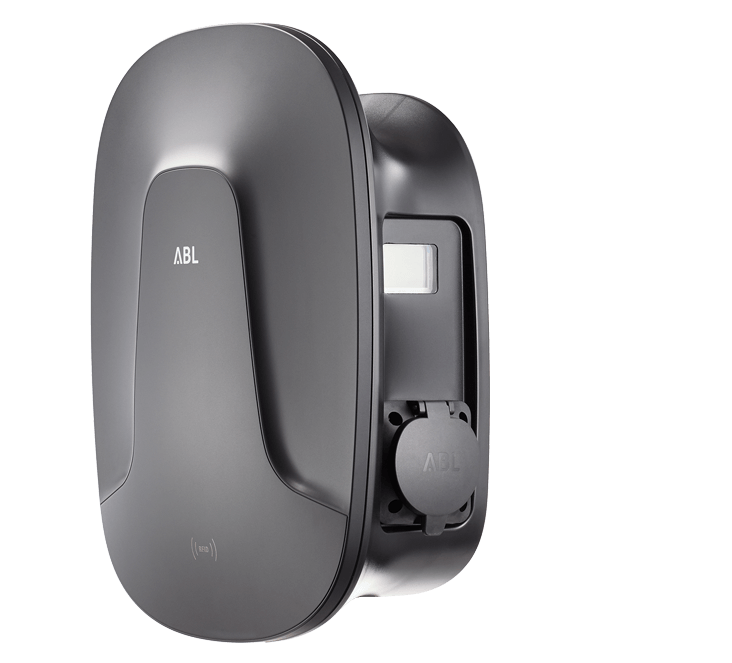

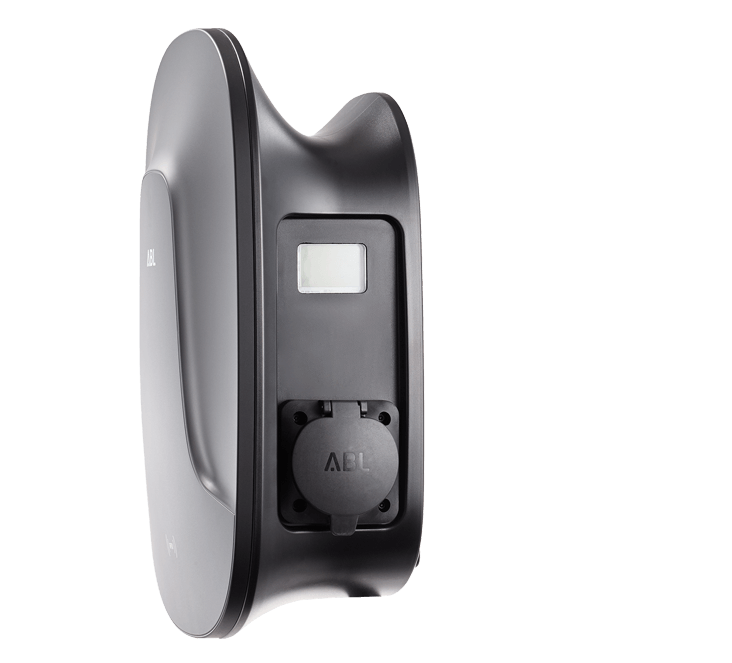

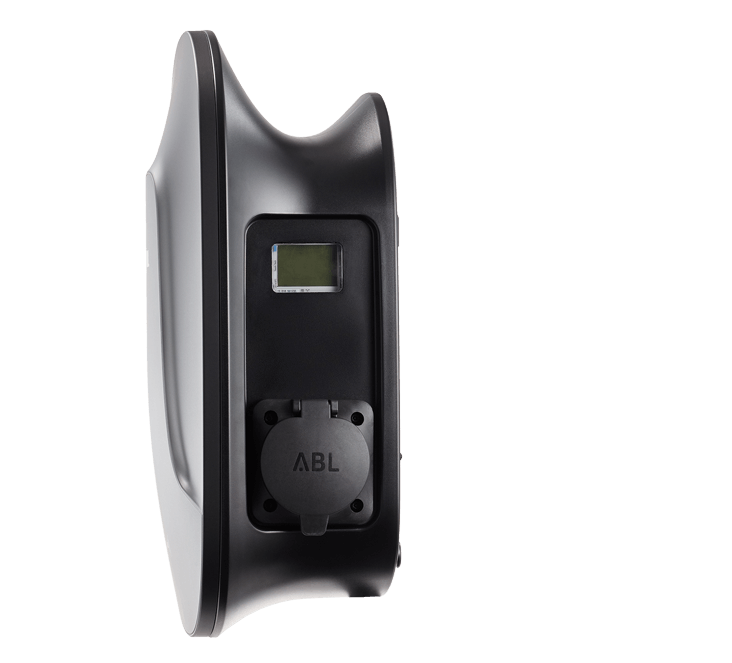

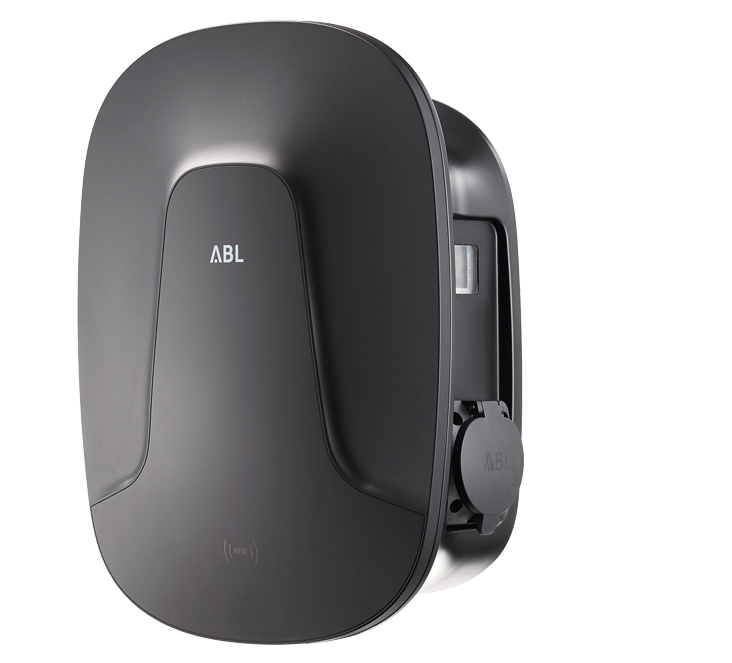

  • Wallbox eMH2 Ansicht 5 Seite rechts mit Ladedose und Display | ABL eMobility

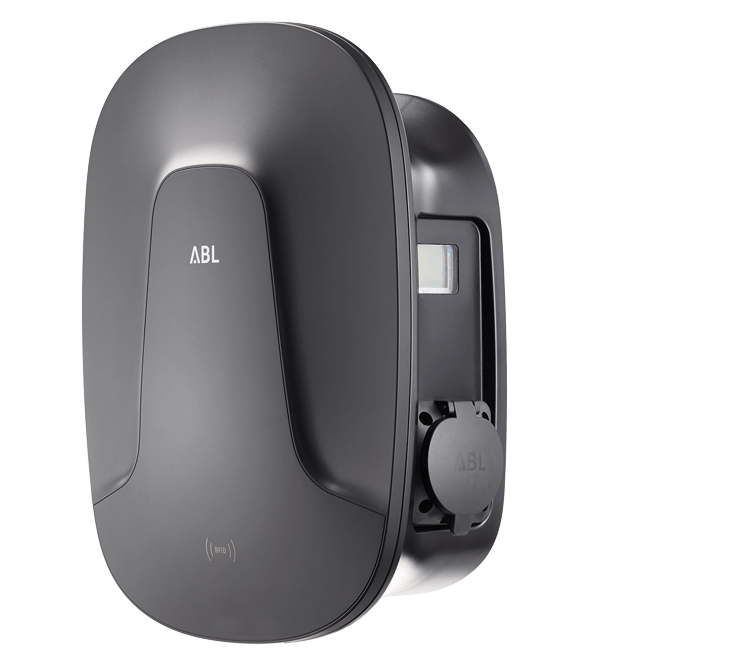

  • Wallbox eMH2 Ansicht 4 Seite rechts mit Ladedose und Display | ABL eMobility
  • Wallbox eMH2 Ansicht 3 Seite rechts mit Ladedose und Display | ABL eMobility

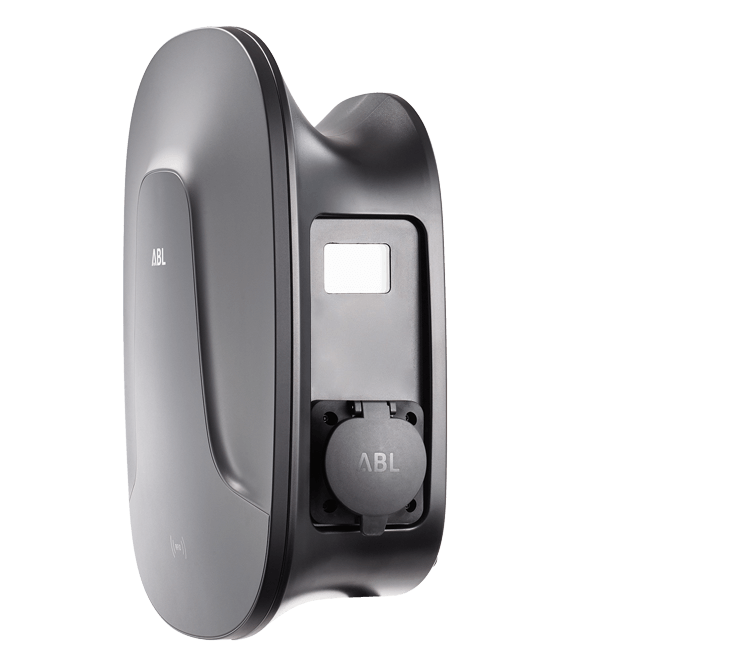

  • Wallbox eMH2 Ansicht 2 Seite rechts mit Ladedose und Display | ABL eMobility
  • Wallbox eMH2 Ansicht 1 Seite rechts mit Ladedose und Display | ABL eMobility

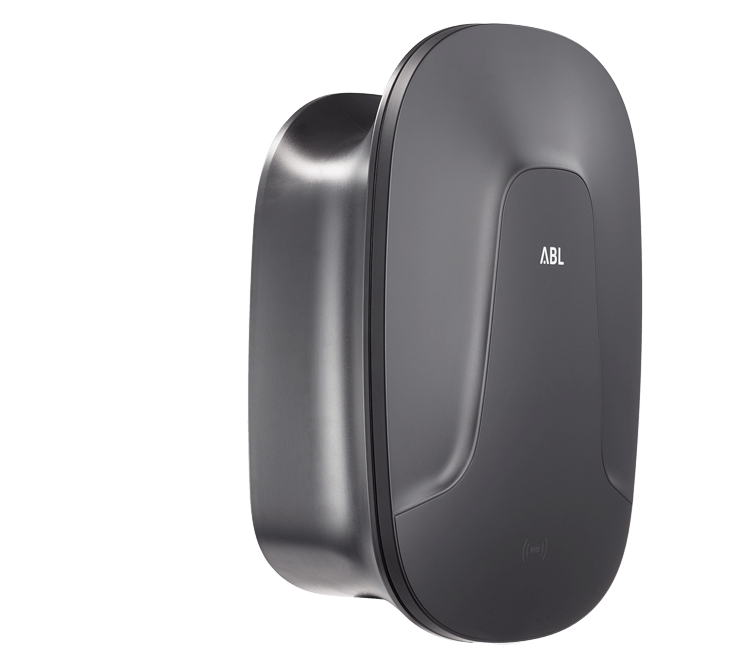

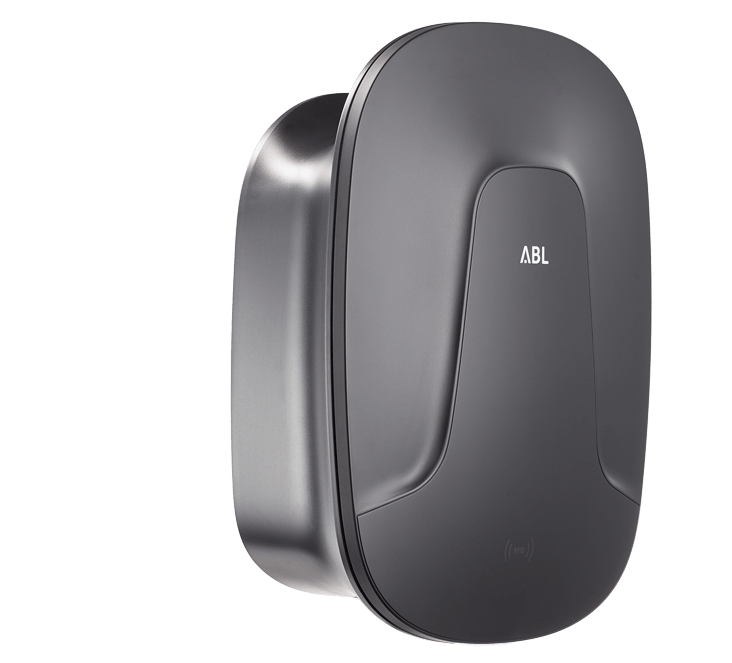

  • Wallbox eMH2 Ansicht Halbprofil Seite rechts | ABL eMobility

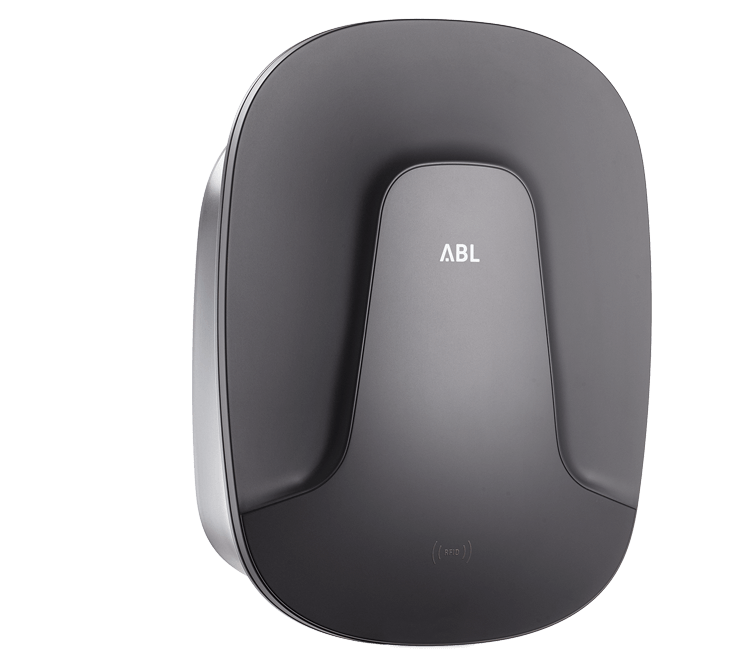

  • Wallbox eMH2 Ansicht 5 Front rechts | ABL eMobility
  • Wallbox eMH2 Ansicht 4 Front rechts | ABL eMobility
  • Wallbox eMH2 Ansicht 3 Front rechts | ABL eMobility

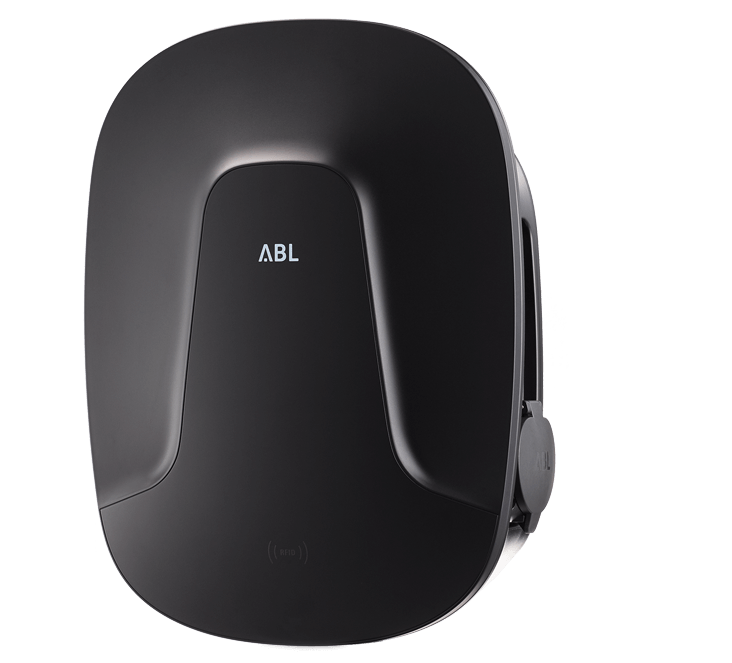

  • Wallbox eMH2 Ansicht 2 Front rechts | ABL eMobility
  • Wallbox eMH2 Ansicht 1 Front rechts | ABL eMobility

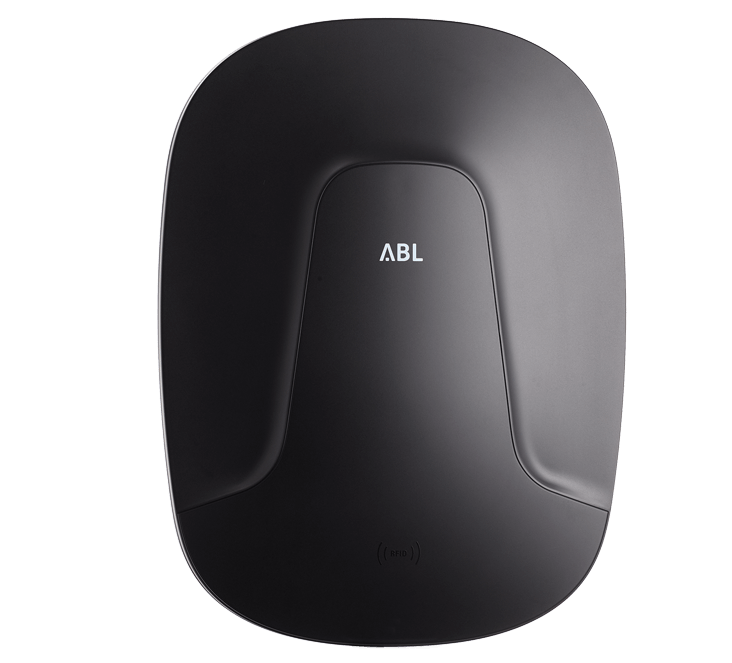

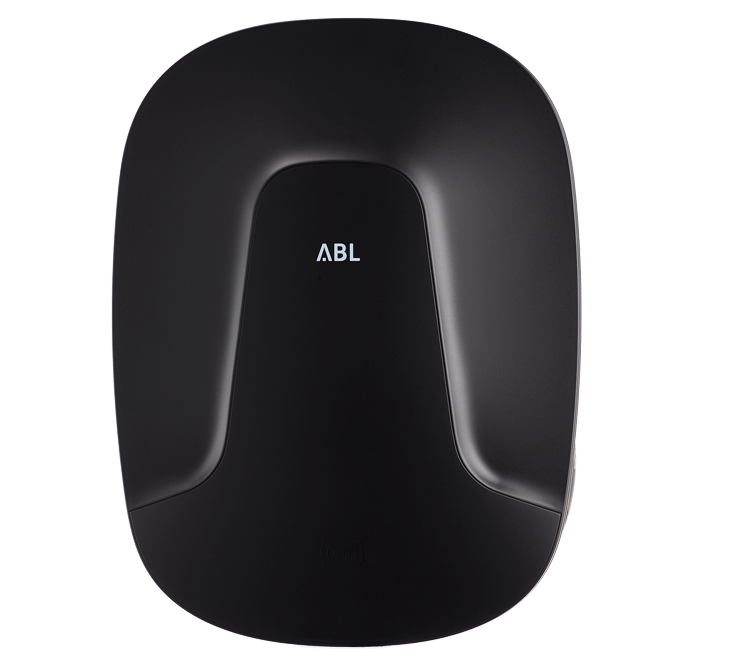

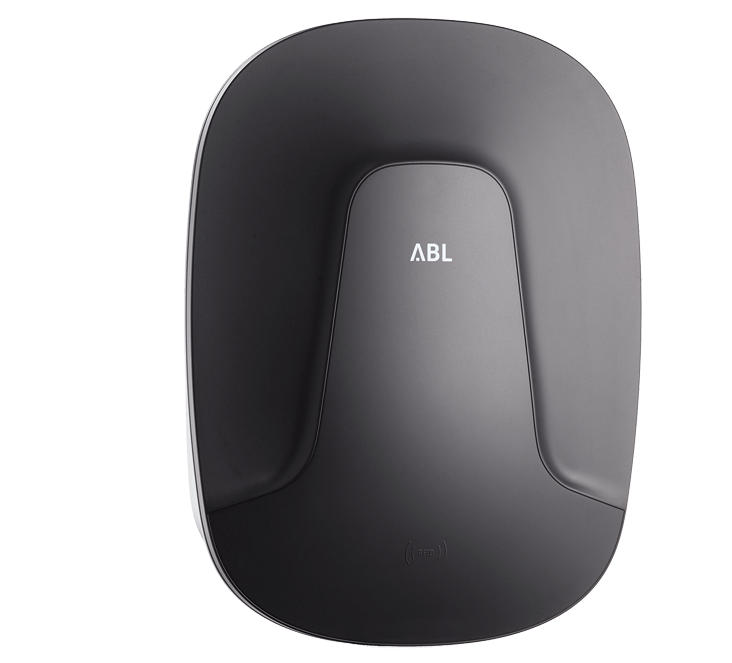

  • Wallbox eMH2 Ansicht 3 Front | ABL eMobility

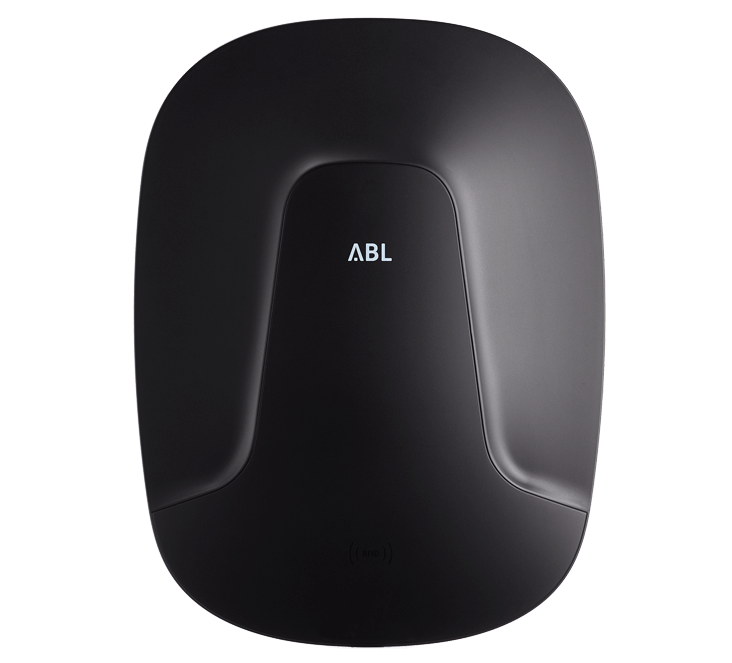

  • Wallbox eMH2 Ansicht 2 Front | ABL eMobility

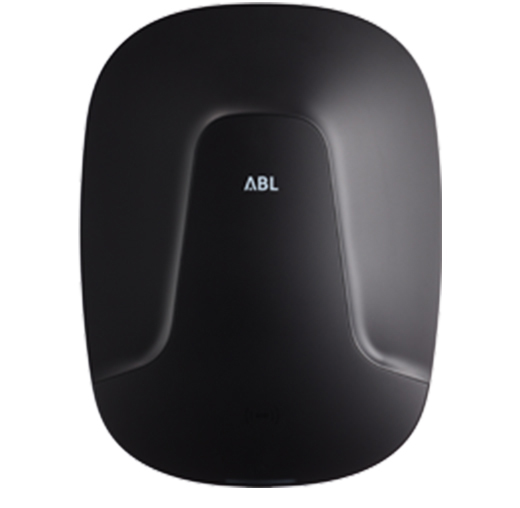

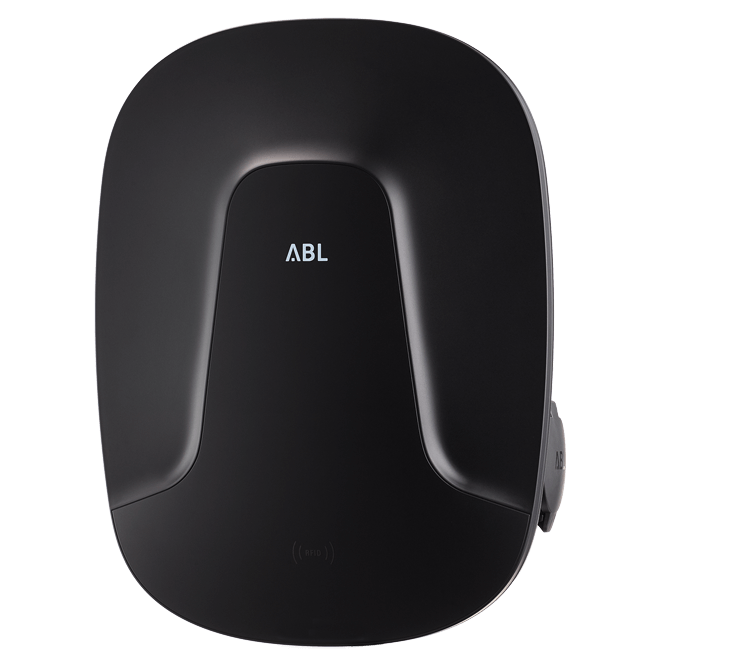

  • Wallbox eMH2 Ansicht 1 Front | ABL eMobility

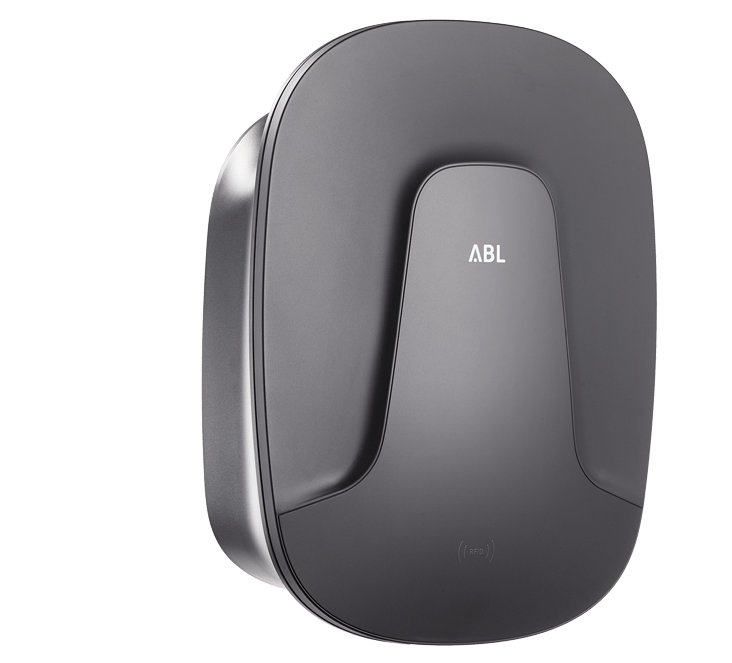

  • Wallbox eMH2 Ansicht 4 Front links | ABL eMobility

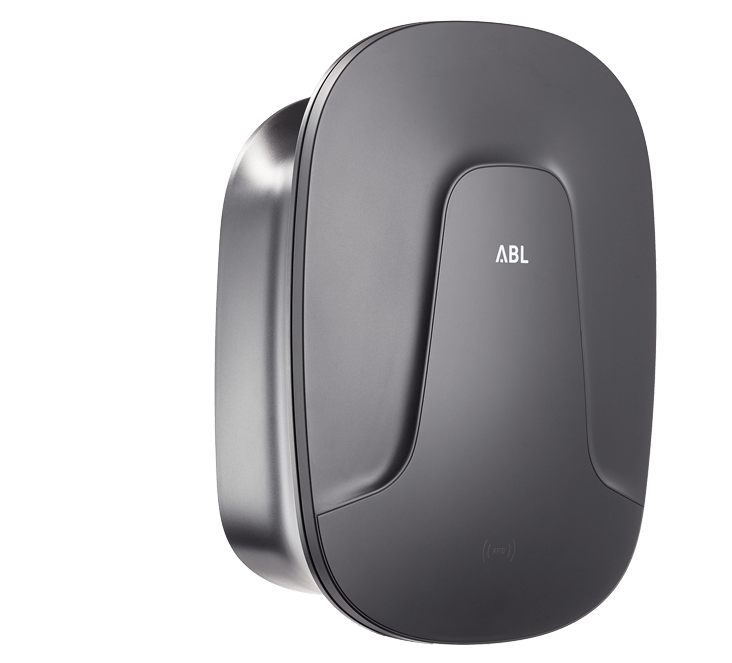

  • Wallbox eMH2 Ansicht 3 Front links | ABL eMobility
  • Wallbox eMH2 Ansicht 2 Front links | ABL eMobility
  • Wallbox eMH2 Ansicht 1 Front links | ABL eMobility

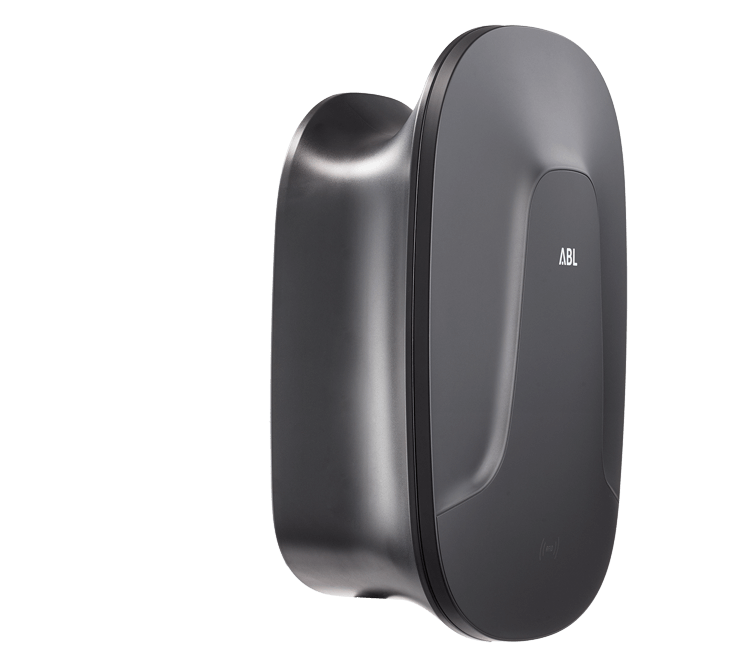

  • Wallbox eMH2 Ansicht Halbprofil Seite links | ABL eMobility

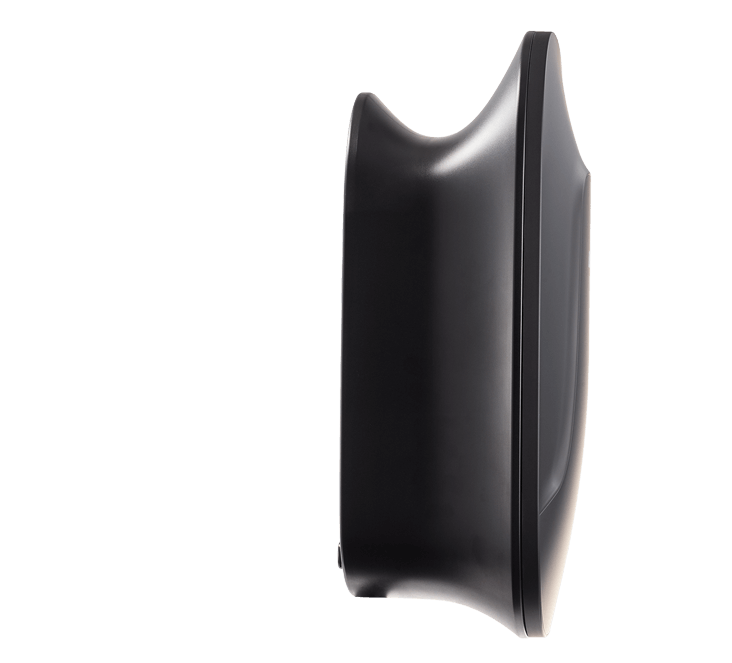

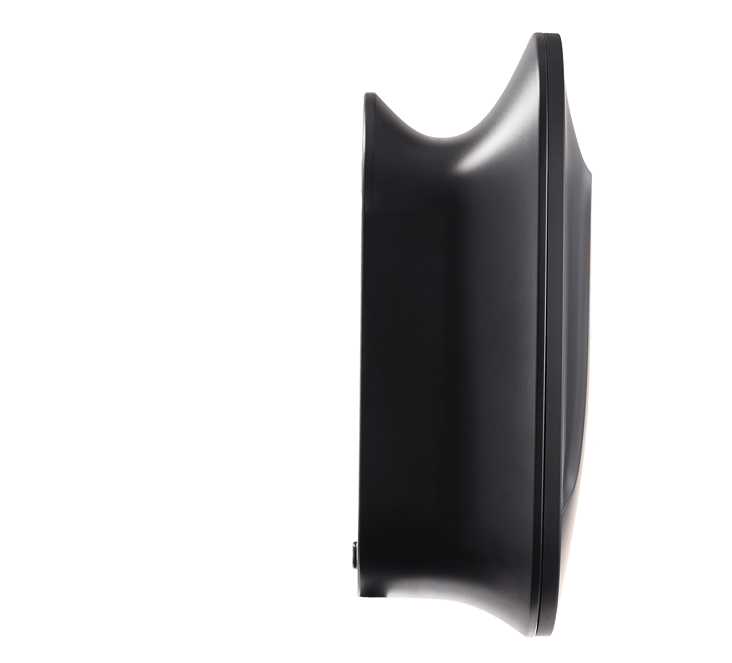

  • Wallbox eMH2 Ansicht 5 Seite links | ABL eMobility
  • Wallbox eMH2 Ansicht 4 Seite links | ABL eMobility

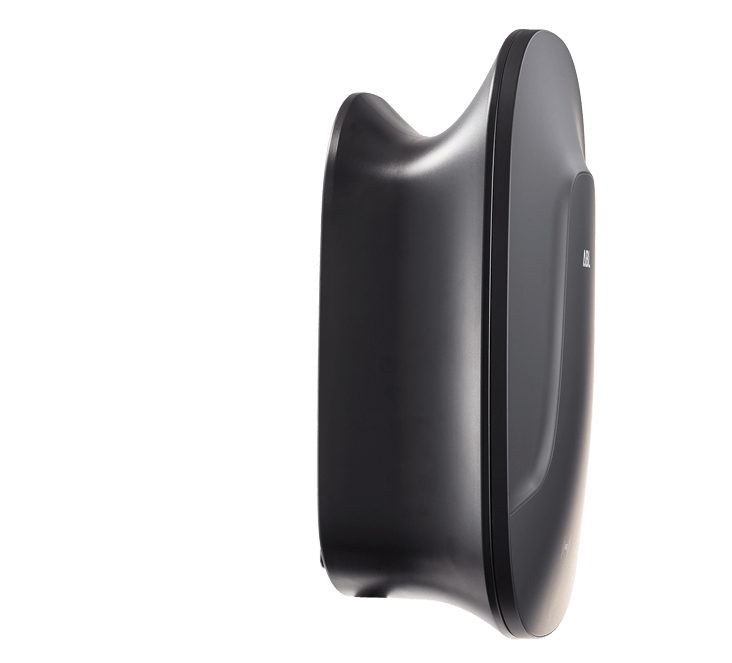

  • Wallbox eMH2 Ansicht 3 Seite links | ABL eMobility
  • Wallbox eMH2 Ansicht 2 Seite links | ABL eMobility
  • Wallbox eMH2 Ansicht 1 Seite links | ABL eMobility

Wallbox eMH2

The future
in a box

Onze slimme Allrounder inclusief afrekening voor particulier
en zakelijk gebruik

Frontansicht Wallbox eMH2 mit 2 Deko-Ovalen mit Beerenzweig und Frau | ABL eMobility

Wallbox eMH2

The future
in a box

Onze slimme Allrounder inclusief afrekening voor particulier
en zakelijk gebruik

De slimme allrounder met facturering, lastmanagement en remote-updates

De Wallbox eMH2 is de ideale oplossing voor het opladen van uw privé- of bedrijfsauto in uw eigen garage of als groepsinstallatie op bedrijfsterreinen.

Met de Wallbox eMH2 kunnen belastingen gestuurd en een exacte afrekening per kWh gerealiseerd worden.

Wallbox eMH2 - Quick Facts

Aansluitklaar
vooraf geïnstalleerd

Geschikt voor
controller-extender groepsoplossingen

Elegant ontwerp

Energieverbruik kan
op elk moment worden afgelezen

Weerbestendig

Geïntegreerde
Temperatuurherkenning

Sfeerimpressie

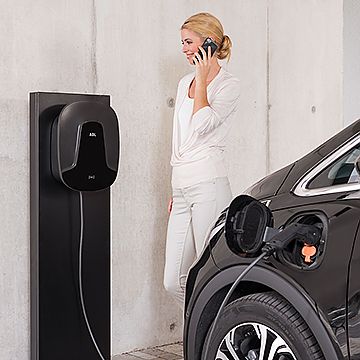

Wallbox eMH2 bij een laapaal

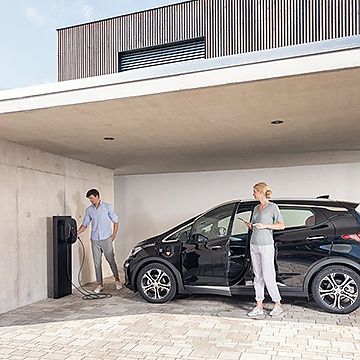

Wallbox eMH2 in een privé-carport

Opladen met de eMH2

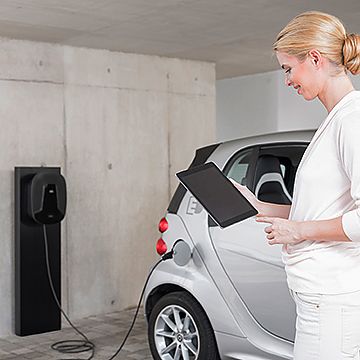

Wallbox eMH2 in een privé-carport

ABL Wallbox eMH2 aan een huismuur

Wallbox eMH2 in een privé-carport

Wallbox eMH2 bij een laapaal

Wallbox eMH2 in een privé-carport

Opladen met de eMH2

Wallbox eMH2 in een privé-carport

ABL Wallbox eMH2 aan een huismuur

Wallbox eMH2 in een privé-carport

Technische Gegevens

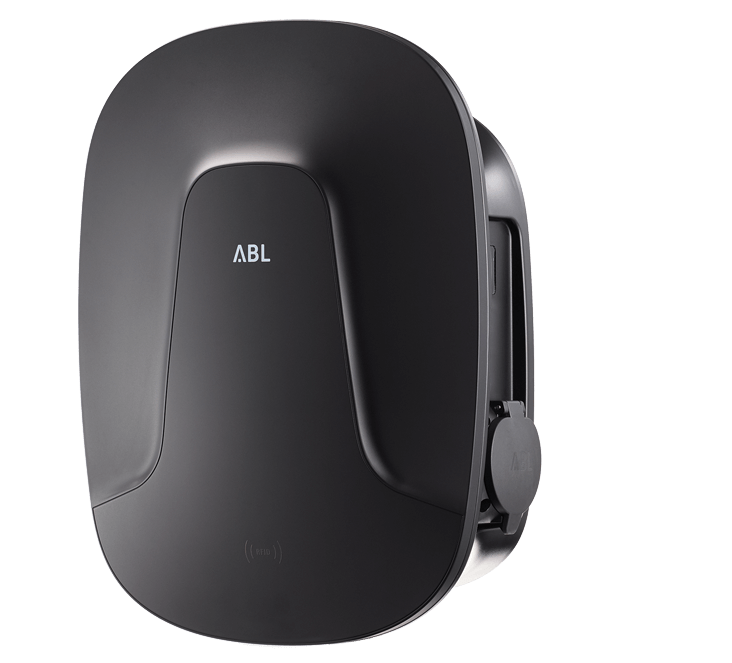

eMH2

met laadstopcontact

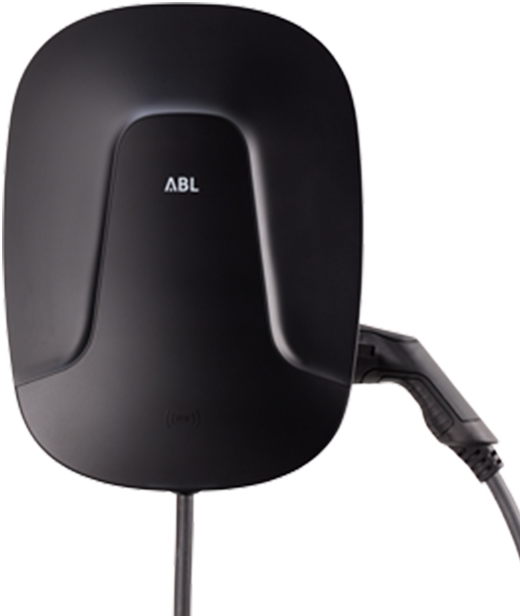

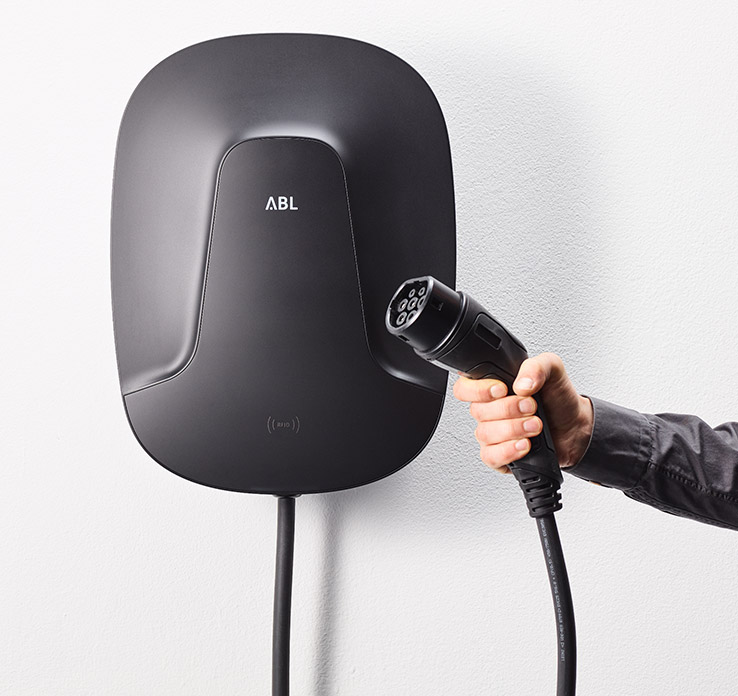

ABL Wallbox eMH2 met oplaadkabel

eMH2

met laadkabel

Alle Wallboxen eMH2 beschikken over:

RFID

Radio Frequency Identification Device. Toegangscontrole met contactloze transponderkaart.

Toegangscontrole alleen in combinatie met een backend mogelijk.

Energiemeter (MID)

Elektrische energiemeter. Registreert het energieverbruik van een oplaadpunt om de gegevens voor de facturering in het backend beschikbaar te maken.

DC-foutstroomdetectie & aardlekschakelaar type A

De combinatie van DC-aardlekschakelaar en type A-aardlekschakelaar biedt een complete oplossing. Daarom worden een type B-aardlekschakelaar of type EV-aardlekschakelaar overbodig. Als er DC-foutstromen in het laadcircuit worden gedetecteerd, wordt het laden gedurende 30 seconden onderbroken. Na het verstrijken van deze periode start de wallbox automatisch opnieuw op.

Fasestroommeting

De geïntegreerde fasestroommeting herkent asymmetrieën tussen de verschillende stroomfasen bij alle 3-fasig aangesloten laadpalen.

Welding Detection

De welding-detection wordt hardwarematig gerealiseerd. De aardlekschakelaar (RCCB) wordt bij het optreden van vastlassen van het relais van afstand geactiveerd.

Geïntegreerde temperatuurbewaking

Een geïntegreerde temperatuurbeveiliging beschermt de Wallbox eMH2 tegen oververhitting. Deze vermindert het laadvermogen of schakelt de wallbox volledig uit als de temperatuur de grenswaarde overschrijdt. Als de temperatuur weer daalt, schakelt de Wallbox eMH2 weer automatisch over naar het volledige laadvermogen.

Instelbare laadstroom via Configuration Software

De laadstroom kan via de instellingssoftware in stappen van 1A worden geparametreerd.


WALLBOX eMH2

Voor backend- en vermogensbeheer-toepassingen

   Controller 22 kW  Extender 22 kW
 Backend-aansluiting OCPP** yes yes yes yes
 Laadkabel type 2 (ca. 6 m)   yes   yes
 Laadstopcontact type 2 yes   yes
 Prod. nr.  2W2240

Technische datasheet
PDF
 2W2241

Technische datasheet
PDF
2W2230

Technische datasheet
PDF
 2W2231

Technische datasheet
PDF

* De integratie in een door de klant gekozen backend veroorzaakt extra kosten. De controller-wallbox heeft voor de communicatie met de backend een goede mobiele verbinding nodig.
** De wallbox kan door een herconfiguratie zonder backend ook afzonderlijk gebruikt worden. Hiervoor zijn ID Tag RFID-kaarten nodig, die als toebehoren verkrijgbaar zijn.

Toebehoren

Zuil POLEMH2 voor alle wallboxen eMH2

Zuil

Zuil van poedergelakt metaal met LED-verlichting en schemersensoren voor alle Wallboxen eMH2

Prod. no. POLEMH2
Beschermdak voor alle Wallboxen eMH1 en eMH2

Beschermdak

Beschermdak voor montage aan de wand of op een voetstuk POLEMH1 / POLEMH2

Prod. no. WPR12
Kabelhouder Kabelhouder voor alle wallboxen eMH1, eMH2 en eMH3alle wallboxen eMH1 en eMH2

Kabelhouder

Kabelhouder Type2 laadkabel voor alle Wallboxen eMH1, eMH2 en eMH3

Prod. no. CABHOLD
  • ABL laadkabel type 2
  • Oplaadkabel type 2 detail

Laadkabel type 2

volgens
IEC 62196-2

32 A 240/415 V AC · 3 f
Lengte ca. 4 m
spatwaterdicht IP44



Prod. no. LAK32A3
  • Oplaadkabel type 2
  • Oplaadkabel type 2 detail

Laadkabel type 2

volgens
IEC 62196-2

20 A 240/415 V AC · 3 f
Lengte ca. 7 m spatwaterdicht IP44



Prod. no. LAKC222
  • Adapterkabel type 2 - type 1
  • Adapterkabel type 2 - type 1 detail

Laadkabel type 2 - type 1

volgens
IEC 62196-2

32 A 230 V AC · 1 f
Lengte ca. 4 m
spatwaterdicht IP44



Prod. no. LAKK2K1
LTE-accessoirepakket

LTE-accessoirepakket

Met dit accessoirepakket kan een draadloze verbinding worden
tussen een controller wallbox van het type eMH2/eMH3
of een externe besturingseenheid 1V0001/1V0002 en een backend.

Prod. no. E3BLTE1
WLAN-accessoirepakket

WLAN-accessoirepakket

Met dit accessoirepakket kan een draadloze verbinding worden
verbinding tussen een ABL-controller laadstation en een bestaand
bestaande WiFi-netwerk.

Prod. no. E3BWLAN
CONFCAB

Configuration Cable

Met de Configuratie Kabel kunnen alle ABL laadstations geconfigureerd worden. Noodzakelijk voor de configura-tie van zowel enkelvoudige laadstations als controller-extender systemen. De Configuratie Kabel wordt gebruikt om de PC aan te sluiten op een ABL laadstation.
