Wallbox eMH3

Double
power

Een Wallbox met
twee oplaadpunten – voor alle toepassingen

Wallbox eMH3 mit dekorativen Ovalen mit Mann und Straße bei Nacht | ABL

Wallbox eMH3

Double
power

Een Wallbox met
twee oplaadpunten – voor alle toepassingen

De slimme Twin-wallbox met facturering, lastmanagement en remote-updates

De Wallbox eMH3 is de ideale oplossing voor groepsinstallaties op bedrijfs- of hotelparkeerterreinen. Omdat de Wallbox eMH3 twee laadpunten heeft, kunnen groepsinstallaties snel en ruimtebesparend worden opgebouwd.

Met de Wallbox eMH3 kunnen belastingen gestuurd en een exacte afrekening per kWh in combinatie met een backend gerealiseerd worden.

Wallbox eMH3 – Quick Facts

Elegant ontwerp

2 oplaadpunten

Aansluitklaar
vooraf geïnstalleerd

Geïntegreerde
Temperatuurherkenning

Weerbestendig

Laag
sluipverbruik

Sfeerimpressie

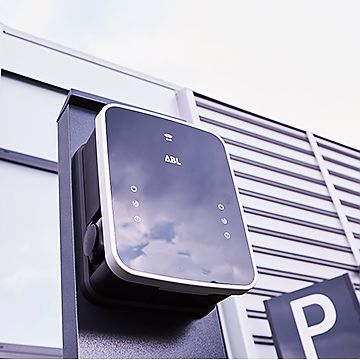

Wallbox eMH3 op bedrijfsparkeerplaats

Wallbox eMH3 op een bedrijfsparkeerplaats

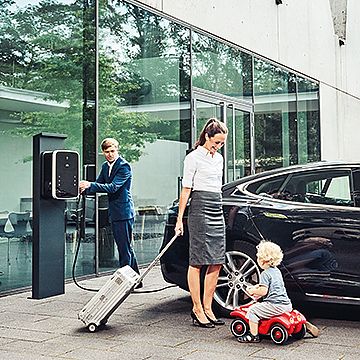

Wallbox eMH3 op sokkel

Wallbox eMH3 op een zuil op een privé-parkeerplaats

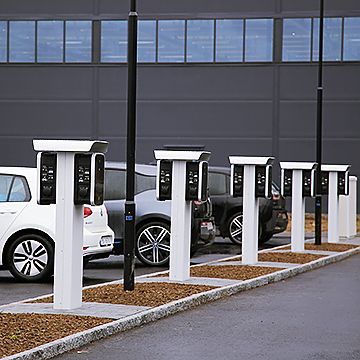

Honefoss oplaadpark, Noorwegen met 32 oplaadpunten

Honefoss laadpark, Noorwegen met 32 laadpunten

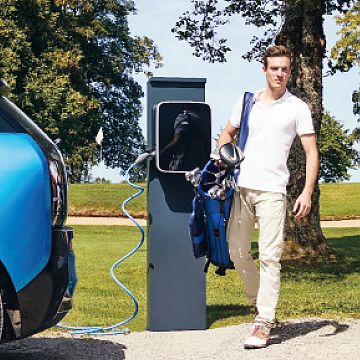

Parkeerplaats bij de golfclub

Parkeerplaats bij de golfclub

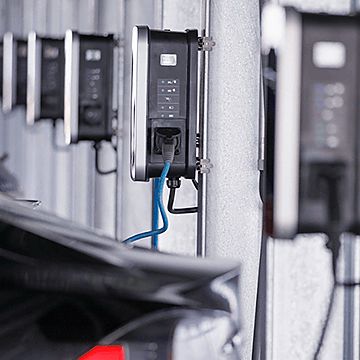

Parkeergarage voor werknemers TRUMPF AG

Parkeergarage voor werknemers van TRUMPF AG met 86 laadpunten

Wallbox eMH3 op bedrijfsparkeerplaats

Wallbox eMH3 op een bedrijfsparkeerplaats

Wallbox eMH3 op sokkel

Wallbox eMH3 op een zuil op een privé-parkeerplaats

Honefoss oplaadpark, Noorwegen met 32 oplaadpunten

Honefoss laadpark, Noorwegen met 32 laadpunten

Parkeerplaats bij de golfclub

Parkeerplaats bij de golfclub

Parkeergarage voor werknemers TRUMPF AG

Parkeergarage voor werknemers van TRUMPF AG met 86 laadpunten

Technische Gegevens

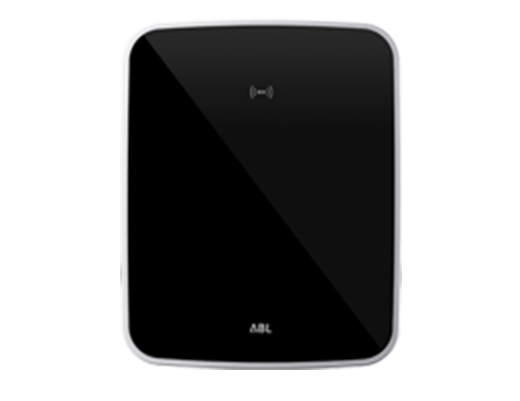

eMH3

met laadstopcontact

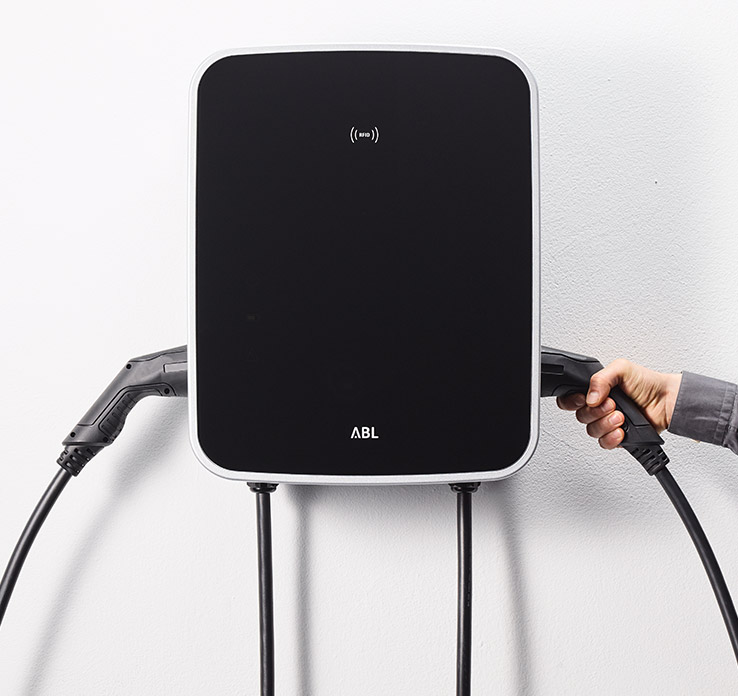

Wallbox eMH3 met oplaadkabel

eMH3

met laadkabel

Alle Wallboxen eMH3 beschikken over:

Vermogensbeheer lokal

Verdeelt de beschikbare nominale stroom over de twee laadpunten.

RFID

Radio Frequency Identification Device. Toegangscontrole met contactloze transponderkaart.

Toegangscontrole alleen in combinatie met een backend mogelijk.

DC-foutstroomdetectie & aardlekschakelaar type A

De combinatie van DC-aardlekschakelaar en type A-aardlekschakelaar biedt een complete oplossing. Daarom worden een type B-aardlekschakelaar of type EV-aardlekschakelaar overbodig. Als er DC-foutstromen in het laadcircuit worden gedetecteerd, wordt het laden gedurende 30 seconden onderbroken. Na het verstrijken van deze periode start de wallbox automatisch opnieuw op.

Fasestroommeting

De geïntegreerde fasestroommeting herkent asymmetrieën tussen de verschillende stroomfasen bij alle 3-fasig aangesloten laadpalen.

Welding Detection

De welding-detection wordt hardwarematig gerealiseerd.

Geïntegreerde temperatuurbewaking

Een geïntegreerde temperatuurbeveiliging beschermt de Wallbox eMH3 tegen oververhitting. Deze vermindert het laadvermogen of schakelt de wallbox volledig uit als de temperatuur de grenswaarde overschrijdt. Als de temperatuur weer daalt, schakelt de Wallbox eMH3 weer automatisch over naar het volledige laadvermogen.

Instelbare laadstroom via Configuration Software

De laadstroom kan via de instellingssoftware in stappen van 1A worden geparametreerd.


WALLBOX eMH3 Twin

Voor backend- en vermogensbeheer-toepassingen

 Stand-AloneControllerExtender
Backend-aansluiting OCPP**   ja ja ja ja ja
Laadkabel type 2 (ca. 6 m)     ja   ja
Laadstopcontact type 2 ja ja   ja   ja
Laadvermogen 22 kW: 2 x 11 kW of 1 x 22 kW ja ja ja ja ja ja
Ladeleistung 44 kW 2 x 22 kW           ja
Prod. Nr. 3W2214

Technische datasheet
PDF
3W2283

Technische datasheet
PDF
3W2284

Technische datasheet
PDF
3W2273**

Technische datasheet
PDF
3W2274**

Technische datasheet
PDF
3W4473**

Technische datasheet
PDF

* De integratie in een door de klant gekozen backend veroorzaakt extra kosten. De controller-wallbox heeft voor de communicatie met de backend een goede mobiele verbinding nodig.
** De wallbox kan door een herconfiguratie zonder backend ook afzonderlijk gebruikt worden. Hiervoor zijn ID Tag RFID-kaarten nodig, die als toebehoren verkrijgbaar zijn.

Toebehoren

Zuil POLEMH3 voor alle wallboxen eMH3

Zuil

Zuil van poedergelakt metaal met LED-verlichting en schemersensoren voor alle Wallboxen eMH3

Prod. no. POLEMH3
Dubbelzijdige Montagezuil POLEMH6

Dubbelzijdige Montagezuil

Dubbelzijdige Montagezuil voor montage van twee Wallboxen eMH3

Prod. no. POLEMH6
Beschermdak voor alle Wallboxen eMH3

Beschermdak

Beschermdak voor montage aan de wand of op een voetstuk POLEMH3 / POLEMH6

Prod. no. WPR36
Kabelhouder voor alle wallboxen eMH1, eMH2 en eMH3

Kabelhouder

Kabelhouder Type2 laadkabel voor alle Wallboxen eMH1, eMH2 en eMH3

Prod. no. CABHOLD
  • Oplaadkabel type 2
  • Oplaadkabel type 2 detail

Laadkabel type 2

volgens
IEC 62196-2

32 A 240/415 V AC · 3 f
Lengte ca. 4 m
spatwaterdicht IP44

Prod. no. LAK32A3
  • Oplaadkabel type 2
  • Oplaadkabel type 2 detail

Laadkabel type 2

volgens
IEC 62196-2

20 A 240/415 V AC · 3 f
Lengte ca. 7 m spatwaterdicht IP44

Prod. no. LAKC222
  • Adapterkabel type 2 - type 1
  • Adapterkabel type 2 - type 1 detail

Laadkabel type 2 - type 1

volgens
IEC 62196-2

32 A 230 V AC · 1 f
Lengte ca. 4 m
spatwaterdicht IP44

Prod. no. LAKK2K1
LTE-accessoirepakket

LTE-accessoirepakket

Met dit accessoirepakket kan een draadloze verbinding worden
tussen een controller wallbox van het type eMH2/eMH3
of een externe besturingseenheid 1V0001/1V0002 en een backend.

Prod. no. E3LTE1
WLAN-accessoirepakket

WLAN-accessoirepakket

Met dit accessoirepakket kan een draadloze verbinding worden
verbinding tussen een ABL-controller laadstation en een bestaand
bestaande WiFi-netwerk.

Prod. no. E3BWLAN
CONFCAB

Configuration Cable

Met de Configuratie Kabel kunnen alle ABL laadstations geconfigureerd worden. Noodzakelijk voor de configura-tie van zowel enkelvoudige laadstations als controller-extender systemen. De Configuratie Kabel wordt gebruikt om de PC aan te sluiten op een ABL laadstation.
